ENEL사의 경제성 분석 툴 SAM을 활용하여 위도, 경도, 날씨데이터, 일사량, 설비 데이터를 통해 발전량을 계산
1. 위 사이트에서 SAM 다운로드
2. 설치 후 실행

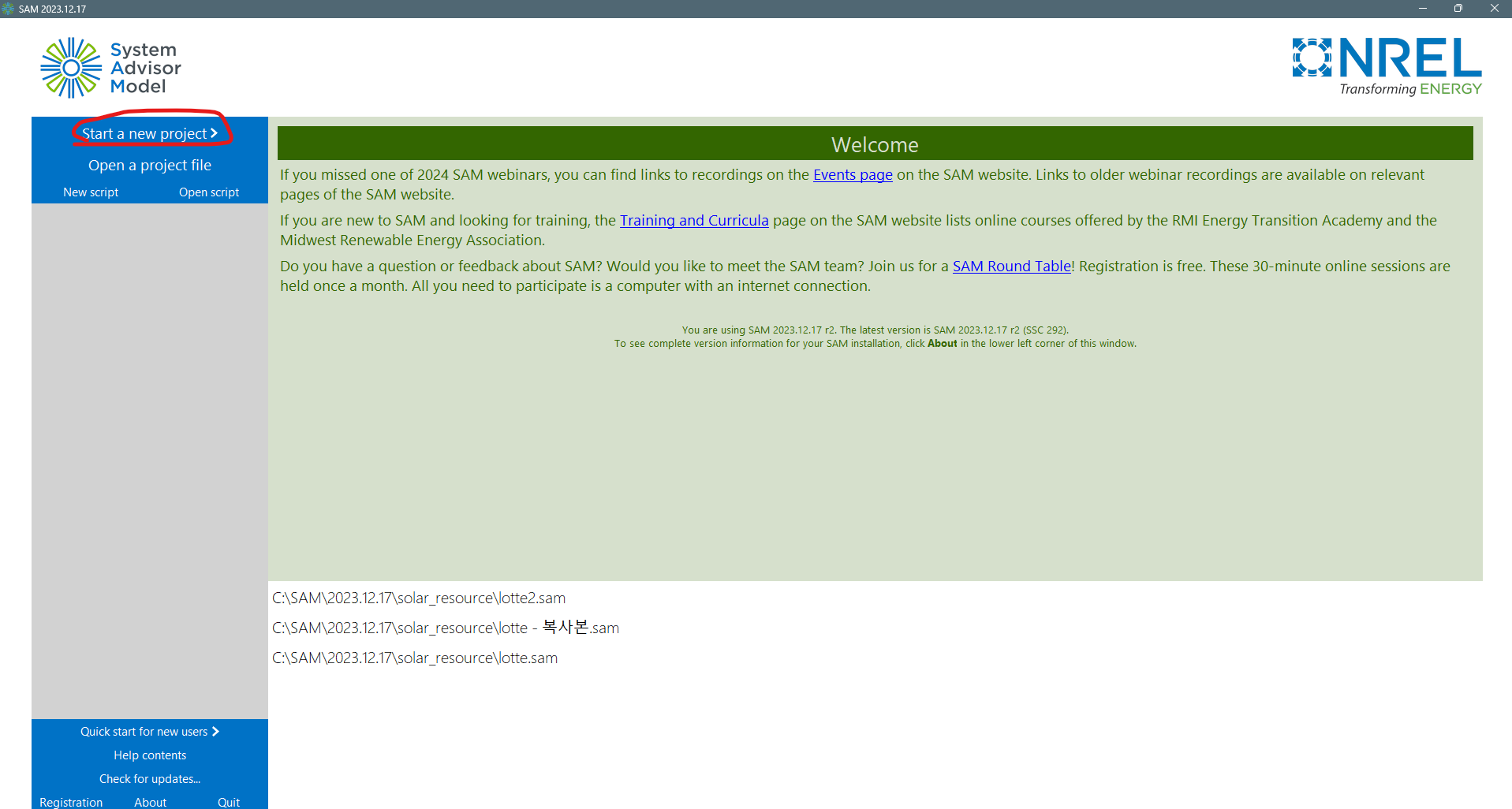

3. Start a new Project

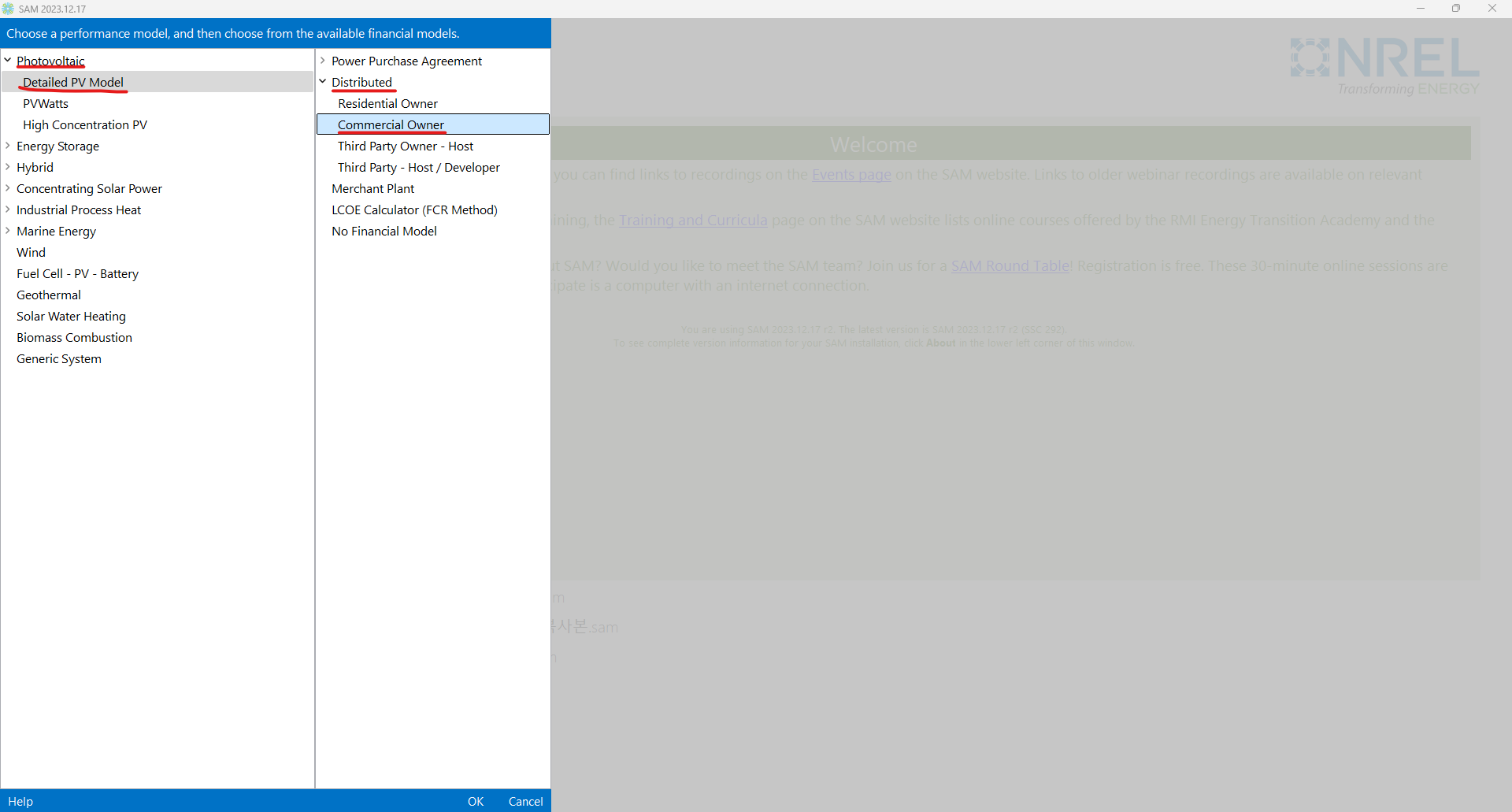

4. Photovolatic -> Detailed PV Model -> Distributed -> Commercial Owner

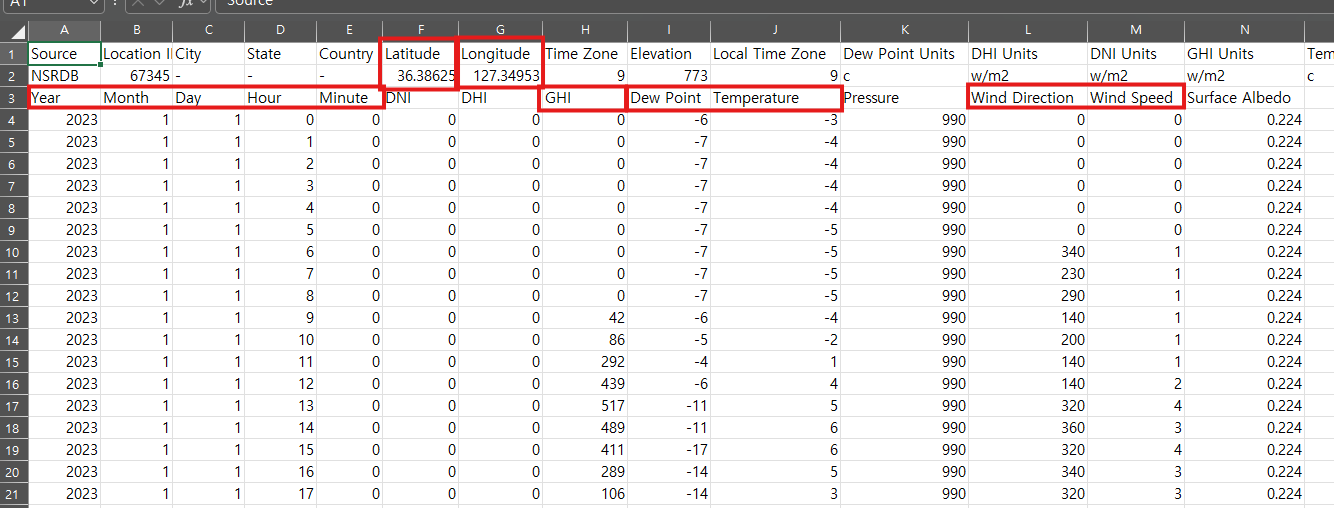

5. SAM 설치경로 (C:\SAM\2023.12.17\solar_resource) 에 있는 excel 파일 중 하나를 복사하여 원하는 지역 데이터 입력
- Latitude, Longitude에 지역 경도, 위도 입력
- Year, Month, Day, Hour, Minute은 0000년 1월 1일 0시 로 시작해야함 (데이터수 8760개 > 24 * 365)
- GHI(전역 수평 일사량)는 일사량 값이며 기상청에서 제공하는 일사량(icsr)의 단위는 MJ/m^2 이고 SAM의 일사량 단위는 W/m^2이므로 변환 필요
- GHI = icsr * (1000/3.6)
- 1W = 3600J = 3.6MJ
- DNI(직달 일사량), DHI(수평 산란 일사량)는 0으로 입력
6. Location and Resource 탭에서 해당 엑셀파일 선택
7. 아래쪽으로 내려 Albedo - Sky Diffuse Model 탭에서 HDKR / GHI and DHI 선택

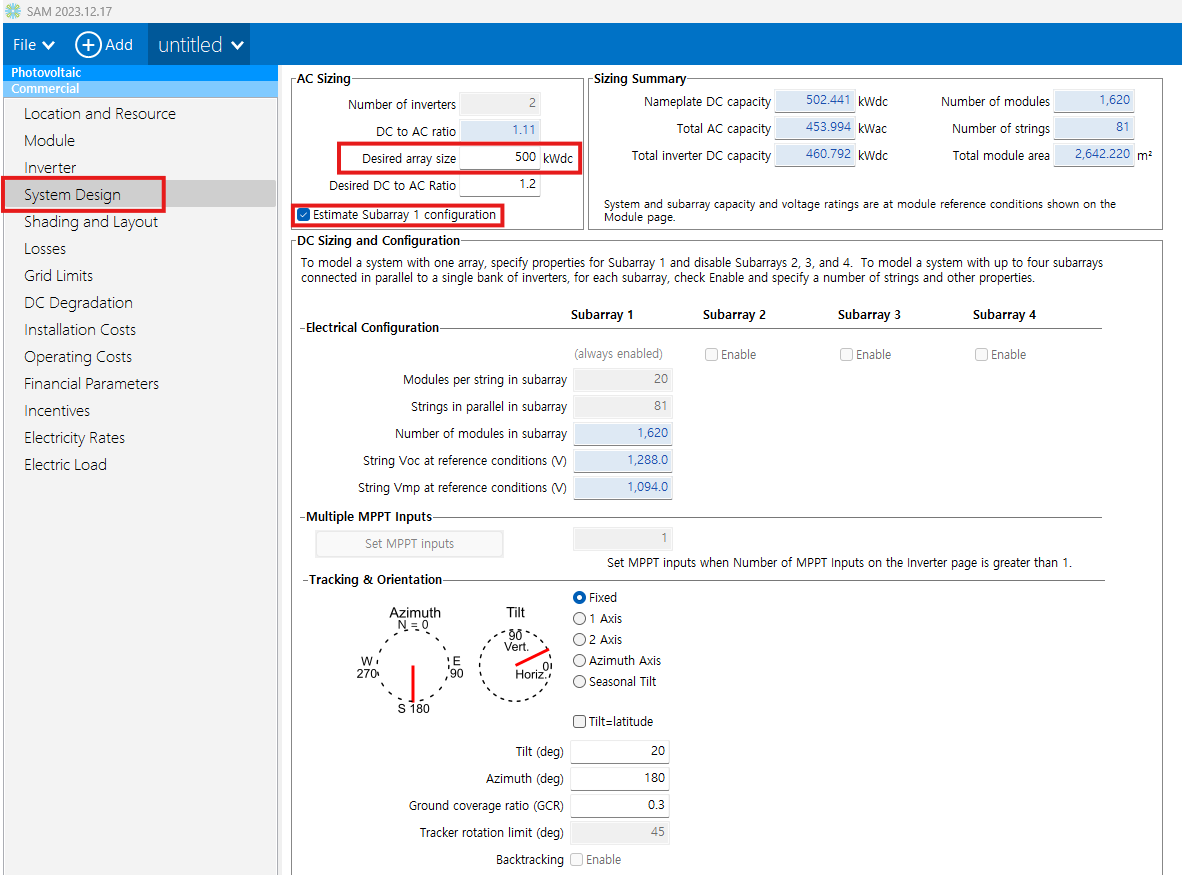

8. System Design 탭에서 Estimate Subarray 1 configuration 선택 후 Desired array size 에 인버터 용량 입력

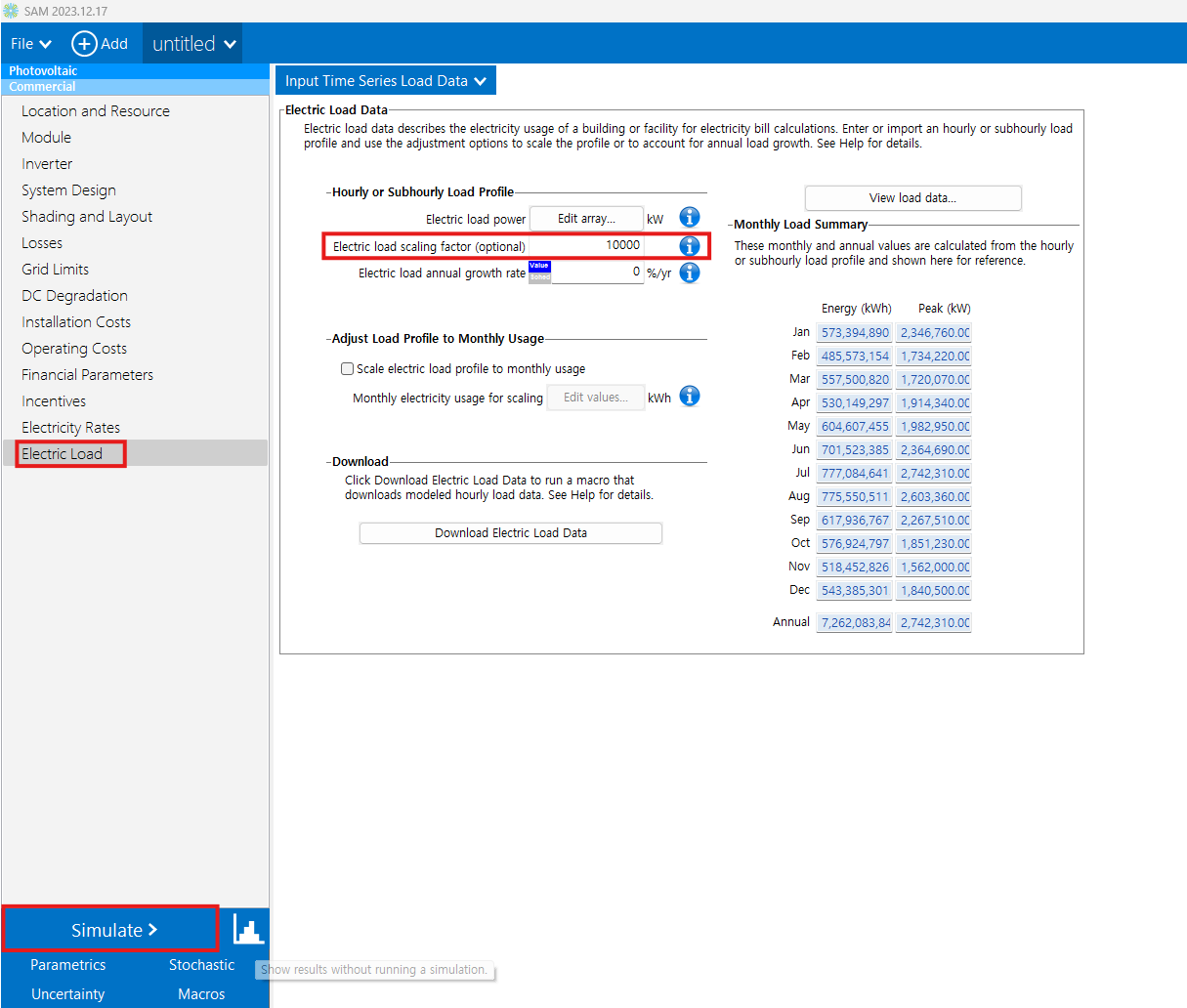

9. Electric Load 탭에서 Electric load scaling factor에 1000이상 값 입력 후 Simulate

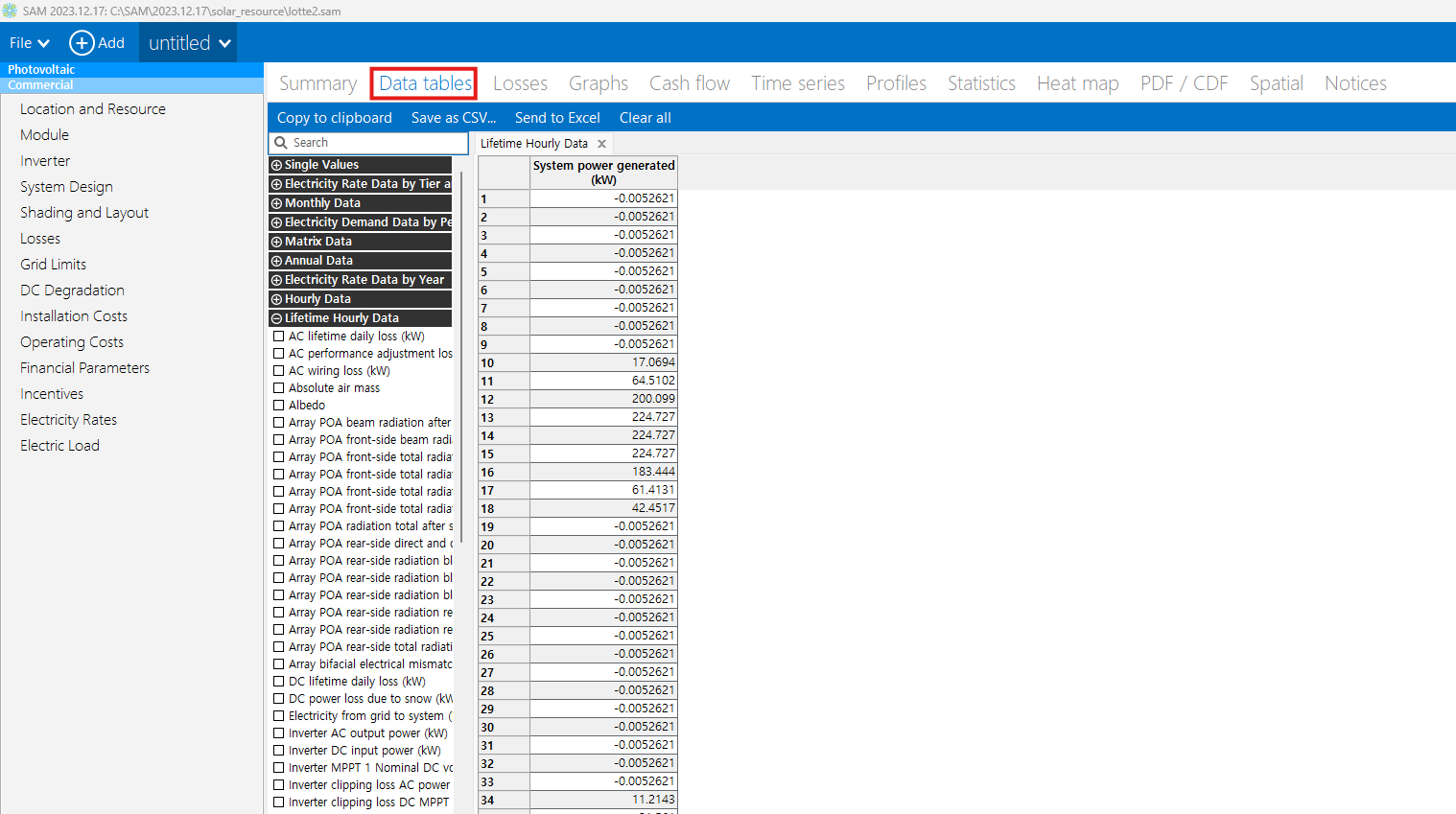

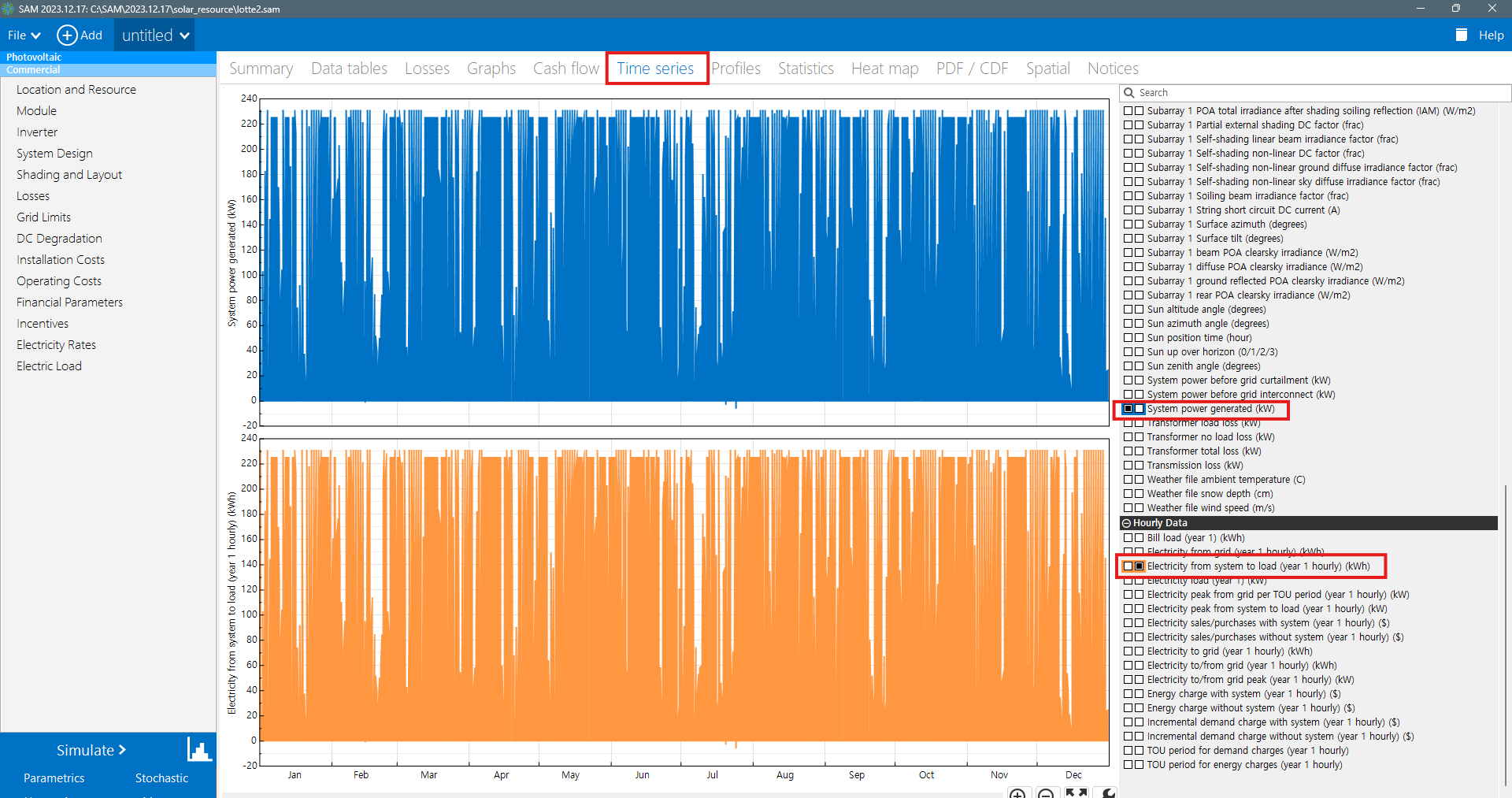

10. Time series 탭에서 Electricity from system to load 클릭하여 그래프 확인
